Принцип действия бойлера для нагрева воды

Устройство и принцип работы бойлера

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Как работает электрический бойлер для нагрева воды

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

• корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
• нагревательные элементы или ТЭНы;
• стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
• блок управления с индикацией режима работы;
• схема подключения к электричеству;
• план подключения к водоснабжению, выходные патрубки;
• встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

• монтаж следует производить в правильном положении;
• второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
• подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
• даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
• следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
• проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
• заземление обязательно;
• запрещается включение техники при отсутствии водоснабжения;
• в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

Устройство и принцип работы водонагревателя

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

• модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
• качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
• в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
• баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
• в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
• в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

Устройство и принцип работы накопительного электрического водонагревателя

Стандартный принцип работы накопительного электрического водонагревателя объясняется взаимосвязью между конструктивными элементами водогрейного оборудования и простыми законами элементарной физики.

Температура и скорость нагрева, а также объём воды напрямую зависят от нескольких факторов, которые обязательно должны учитываться при выборе бойлера.

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

• стандартным корпусом;
• баком с теплоизолирующим слоем;
• нагревательными элементами в виде ТЭНов;
• защитным магниевым анодом;
• термостатом;
• блоком для управления;
• системой безопасности;
• индикаторным элементом;
• электрическим кабелем.

В подобном типе оборудования использование горячей воды возможно исключительно после полного нагрева, поэтому предварительный процесс подготовки жидкости является обязательным.

Корпус водогрейного прибора

Электрические накопительные бойлеры, как правило, характеризуются наличием внешней оболочки, представленной стальным корпусом. Водогрейные приборы с минимальным полезным объемом, который не превышает 15 л, чаще всего выпускаются с высокопрочным пластиковым корпусом.

Горизонтальный накопительный водонагреватель

Модельный ряд, представленный водонагревательными приборами с объемом в 30 л, чаще всего имеют комбинированный металло-пластиковый корпус. По форме в настоящее время выпускаются приборы цилиндрического, прямоугольного и slim типа.

Как производится установка водонагревателя в ванной комнате, вы узнаете на нашем сайте. Общие правила и рекомендации.

Критерии выбора электрического бойлера для воды представлены здесь.

Какой водонагреватель лучше выбрать – проточный или накопительный? Сравнение этих приборов приведено по ссылке.

Особенности бака

Наиболее современные накопительные водонагреватели обладают баком, выполненным на основе стабилизированных и высокопрочных стальных сплавов, которые характеризуются устойчивостью к коррозийным изменениям.

Внутренняя поверхность покрывается слоем стеклофарфора, который подвергается высокотемпературному обжигу. Стеклофарфоровое покрытие является химически нейтральным и коррозионно-устойчивым.

Устройство накопительного водонагревателя для вертикального монтажа

Особая кристаллическая структура стеклофарфорового бака способна выдержать даже очень высокие деформирующие нагрузки. Защиту внутреннего бака осуществляет магниевый анод, который эффективно предотвращает процессы коррозии электрохимического типа.

Нагревательные элементы и магниевый анод

Одним из основных конструктивных элементов водогрейного оборудования является стальной фланец, используемый для фиксации термо-электронагревателя в виде нихромовой спирали в медном кожухе, а также магниевого жертвенного анода и термостата.

Особенностью опорного фланца съемного типа является его закрепление на корпусе оборудования посредством обычного резьбового или болтового соединения.

Блок управления

Блок, отвечающий за управление и контроль водогрейной системы, включает в себя целый набор датчиков и специальных приборов, что позволяет осуществлять выбор и последующий контроль температурного режима нагреваемой воды, а также расход холодного и горячего водоснабжения. Также посредством специальных приборов производится контроль наполненности бака водой.

Принцип работы

Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.

Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя

Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.

Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.

Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

Схема работы накопительного водонагревателя

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.

Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

Электрическая схема накопительного водонагревателя

Факторы, от которых зависит скорость нагрева

В любых накопительных водогреях, функционирующих с использованием электрической энергии, процесс нагрева воды осуществляется одним или двумя нагревательными элементами, которые могут обладать различными показателями мощности.

Комплектация небольших по объёму резервуаров (не более 15 л) представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. В накопительных электрических водонагревателях полезным объёмом 50 л чаще всего устанавливается ТЭН на 1,5 кВт. Высокомощные водогрейные конструкции, имеющие резервуар на уровне 100 л, оснащаются нагревательным элементом с мощность в 2,0-2,5 кВт.

Такой вариант нагревательного элемента носит название «мокрый».

Вода нагревается при соприкосновении с нагревательным элементом.

Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.

Современные проточники очень удобны в эксплуатации. Подключение проточного водонагревателя к электросети можно произвести своими руками, нужно лишь знать некоторые тонкости.

О том, что такое магниевый анод, для чего он нужен и как его заменить, читайте в этой публикации.

Чтобы сохранить воду в нагретом состоянии в условиях уже отключенного нагревательного элемента, необходимо изолировать накопительный резервуар от тепловых потерь. Поэтому крайне важно приобретать современное накопительное водогрейное оборудование, обладающее достаточным количеством высококачественного и долговечного теплоизоляционного материала.

Устройство, схема и принцип действия бойлера

В летнее время, когда начинаются плановые отключения горячей воды, от многих проблем может спасти электрический или газовый водонагреватель, обеспечив человеку дополнительные удобства. Чтобы подобрать оптимальный вариант, для начала необходимо ознакомиться с разновидностями такого оборудования, узнать устройство бойлера и понять, как он действует.

Краткая историческая справка

В 1760 году швейцарец Соссюр придумал солнечный водный обогреватель. Он взял две емкости с водой и поместил их в сосновую изолированную коробку, сверху закрытую стеклом. Солнечный свет, преодолевая стекло, попадал на черную подкладку коробки, которая при поглощении солнца превращала его в тепло, в результате чего вода нагревалась. Но это был только опыт. В 1891 году в США выпустили первый солнечный водонагреватель для продажи.

В 1868 году английским художником Моэном изобретен первый домашний водонагреватель, работающий на твердом топливе. Изобретение было названо гейзером в честь горячего источника в Исландии. Прибор нагревал протекающую через трубы воду горячими газами от горелки, которая располагалась внизу, и вода стекала в ванну или подставленный сосуд. Изобретение осталось без будущего, так как не имело дымохода и представляло опасность для человека.

В этом видео вы узнаете схему подключения бойлера к водопроводу:

Серии опытов по изобретению водонагревателя были предприняты в Европе и США. В конце XIX века американцы уже продавали свои первые газовые водонагреватели, а позднее норвежский инженер Эдвин Руд, эмигрировав в США, создал газовый накопительный водонагреватель, который и сейчас активно используется в Америке. В 1905 году одна из европейских компаний выпустила первый в мире газовый водонагреватель, изобретателем которого был немецкий инженер Йоханн Вайплант.

С тех пор газовые колонки почти не изменились, однако усовершенствовалась их система безопасности. В 1987 году в Берлине в продажу поступил первый электрический водонагреватель с электронным управлением.

Упоминания о накопительных электрических нагревателях появлялись еще в 30-х годах. Но только в середине 90-х годов французской компанией Atlantic была разработана и усовершенствована система сухого тэна.

В России в 40-х годах начался выпуск газовых проточных водонагревателей. В 90-е годы из-за рубежа стали завозить электрические, которые и в настоящее время пользуются популярностью.

Устройство электрических приборов

В квартирах и частных домах чаще всего применяются электрические водонагреватели. Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом. Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.

Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор. Во фланце, который является съемным, собраны следующие элементы:

• ТЭН — нагреватель, состоящий из нихромовой спирали;
• термостат по контролю за температурами;
• магниевый анод, уменьшающий коррозию.

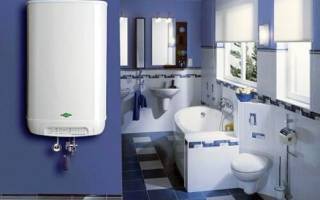

Данные котлы чаще применяются в жизни

При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной. Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.

Косвенные водонагреватели

Эти приборы в обычном режиме не производят горячую воду, а подают ее из парового котла. Внешне такой нагреватель похож на бочку. Сейчас стали выпускать и прямоугольные модели, которые обычно изготавливаются в одном стиле с котлом и ставятся под ним для экономии места в котельной. Внутренняя поверхность бойлера выполнена из стали или пластика, а емкость для нагрева воды изготовляется из теплоизолирующего материала.

В середине находится латунный или стальной теплообменник, по которому идет теплоноситель в форме змеевика. Холодная вода подается в низ бака, горячая — сверху. При желании получить воду с температурой 55 градусов теплоноситель должен нагреться до 80 градусов — это один из минусов бойлера. Второй состоит в том, что очень долго загружается бак. Если в семье более трёх человек, то кому-то придется ждать.

Как и электрические, косвенные водонагреватели имеют магниевую защиту от коррозии. Есть усложненные модели, оборудованные двумя змеевиками: тогда второй можно присоединить к другому котлу и вода будет греться быстрее. При покупке нужно правильно рассчитать объем воды на семью, чтобы выбрать размер бака. На одного человека необходимо около 100 литров воды.

Преимущества косвенного нагревателя:

1. Не перегружается электропроводка во время отопительного сезона, так как бойлер работает от центрального отопления и электричество ему не нужно.
2. Бойлер не взаимодействует с проточной водой, поэтому безопасная и долгая жизнь ему обеспечена.
3. Благодаря циркуляции горячая вода поступает сразу при открытии крана.
4. Косвенный водонагреватель в любой момент можно переключить на другой источник тепла или применить сразу несколько.

Имеются и негативные стороны работы этой системы. Главной из них является то, что для переоборудования потребуются серьёзные финансовые затраты. К другим недостаткам косвенных нагревателей относятся:

1. Высокая цена, по сравнению с электрическими и газовыми водонагревателями.
2. В начале подключения вода греется до двух часов, а это негативно сказывается на отопительной системе дома.
3. Для бойлера с большим объемом необходимо специальное помещение.

Первая ошибка, с которой сталкиваются покупатели, — это неправильное место бойлера. Он должен устанавливаться как можно ближе к котлу или выходу центрального отопления. Вторая ошибка заключается в том, что неправильно подключается подача холодной воды: оптимально теплоноситель входит в нагреватель сверху и выходит снизу.

Газовые накопительные системы

Такие приборы по своей конструкции напоминают электрические. Единственное, что их отличает, — это установленная внизу газовая горелка, в то время как дымоход находится вверху. Принцип работы бойлера такой же, но источником тепла здесь является горелка, которая нагревает водяной бачок.

Состоит из следующих элементов:

• корпус из стали;
• бак;
• термоизоляция;
• вытяжка;
• теплообменник;
• датчик по расходу топлива;
• горелка;
• защитная система;
• блок управления.

Схема работы бойлера следующая: вода под давлением, которое создает сам пользователь, течет в бак и нагревается. Как видно на рисунке, вода становится горячей не только от горелки, но и от тепла продуктов горения. Это происходит с помощью стального газохода, который проходит сквозь бачок и делится своим теплом с водой. Горелка управляется при помощи электронного блока, задача которого — поджечь ее или затушить при достижении определенной температуры.

Корпус защищен магниевым анодом. К сожалению, при всей простоте использования этот вид водонагревателей особой популярностью не пользуется из-за некоторых сложностей оформления и подключения газовых установок. Есть еще один минус — чтобы пользоваться газовым бойлером, нужно приобрести хороший кондиционер, а это доступно не каждому.
