Рециркуляция горячей воды через бойлер

Рециркуляция ГВС: для чего необходима и как правильно смонтировать

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.

Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Система трубопроводов

Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы

Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.

Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Рециркуляция горячей воды

В систему горячего водоснабжения частного дома входят: нагреватель для воды, трубопровод, имеющий запорную арматуру и смесители, а так же зачастую насос для рециркуляции горячей воды. Нагреватели воды отличаются по мощности, устройству, источнику питания. Наиболее практичными являются газовые нагреватели воды емкостные, и проточные. Также имеются нагреватели воды косвенного нагрева. Они функционируют благодаря теплу, какое отдает котел отопительный или электрический.

Варианты обеспечения горячего водоснабжения

Чтобы обеспечить наличие горячей воды в кране в частном доме существует несколько возможностей:

Есть возможность выбрать проточный, либо накопительный нагреватель воды, который будет работать от отопительного котла или автономно от него. Можно выбрать газовый, электрический водонагреватель.Проточный водонагреватель, работающий на газу, принято называть газовой колонкой.

Установка системы водоснабжения горячей воды в частном доме либо коттедже, прежде всего, предполагает установку водонагревателя.

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Газовый котел со встроенным бойлером

По сравнению с вариантом, описанным ранее, этот тип горячего водоснабжения дает возможность получить лучший по стабильности нагрев и он на порядок удобнее для получения горячей воды.

Этот вариант дает возможность постоянно иметь в резерве от сорока до шестидесяти литров горячей воды. Но данная система, кроме преимуществ имеет и свои минусы:

• Крупные габариты и вес.
• Большие затраты топливных ресурсов для того, чтобы поддержать стабильную температуру воды в бойлере.
• Большая цена.

Подобные системы используются довольно нечасто.

Рециркуляция через бойлер косвенного нагрева

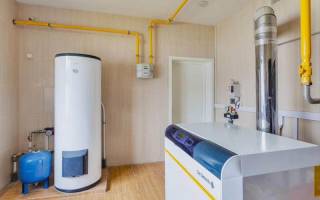

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Циркуляция горячей воды в бойлере

Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.

В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

• Отсекающим краном.
• Обратным клапаном.
• Предохранительным клапаном.
• Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

Как выбрать бойлер косвенного нагрева (2019)

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрическихи газовыханалогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

– Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

– Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

– Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

– Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя – эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для “обратки”. Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м 3 , Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

– Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

– Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

– При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагреваопределяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5. 2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Схема с рециркуляцией ГВС в частном доме

При большом расстоянии от бойлера до точки забора воды может потребоваться рециркуляция ГВС. Она необходима для постоянного перемещения жидкости в контуре горячего водоснабжения.

Для чего необходима рециркуляция

Трубопровод горячего водоснабжения может иметь различную длину. Если точка забора расположена на большом расстоянии от бойлера, то при открывании крана горячая вода пойдёт не сразу. Необходимо будет подождать некоторое время, пока из трубопровода не вытечет холодная жидкость.

В частных домах расстояние от места расположения бойлера до точки забора воды может быть достаточно большим. Это делает использование системы горячего водоснабжения некомфортным и приводит к нерациональному расходованию воды.
Для поступления горячей воды в момент открывания крана необходима постоянная её циркуляция.

Рециркуляция ГВС представляет собой принудительное перемещение жидкости в контуре горячего водоснабжения с помощью насоса.

Следует учитывать, эффективность возможна только при использовании бойлера накопительного типа. Проточные водонагреватели включать в систему рециркуляции нецелесообразно.

Насос периодически перекачивает жидкость. При этом теплоноситель не выходит за пределы контура и возвращается в накопительную емкость. Это позволяет постоянно поддерживать необходимый показатель температуры жидкости в трубопроводе.

Схема рециркуляции

Изготовление контура, в котором будет постоянно поддерживаться температура воды, возможно при строительстве или глубокой модернизации системы ГВС.

Схема рециркуляции выполняется следующим образом:

1. Прокладка трубопровода. Схема предусматривает замкнутый контур. Труба прокладывается через нужные помещения к дальней точке и обратно к бойлеру.
2. Подключение точек забора воды. Монтаж предусматривает последовательное включение точек водозабора в систему. В дальнем месте потребления воды труба не заканчивается, а возвращается к водонагревателю.
3. Включение в контур насоса. Он необходим для принудительной циркуляции теплоносителя. Лучше включить насос и установить запорное устройство в схему на промежутке, где вода поступает не к потребителям, а к накопительной емкости. Это позволит при необходимости отключить принудительную циркуляцию.

Правила монтажа

Чтобы выполнить монтаж рециркуляции горячего водоснабжения, необходимо наличие определенных знаний. Можно обратиться за помощью к квалифицированным специалистам.

При монтаже своими руками необходимо придерживаться нескольких правил:

1. Правильно рассчитать объём водонагревателя. Недостаточный размер накопительной емкости приведет к попаданию в контур воды из трубопровода ХВС. При расчете объема бойлера учитывается количество людей, проживающих в доме.
2. Использовать в обвязке водонагревателя обязательные элементы, рекомендуемые заводом изготовителем. Для безопасного использования бойлера может потребоваться монтаж определенных элементов обвязки. Часто производители поставляют такие элементы в комплекте с водонагревателем.
3. Утеплить трубопровод. Для уменьшения теплопотерь при циркуляции теплоносителя в контуре горячего водоснабжения следует нанести на трубы слой теплоизоляции. Можно использовать полиэтиленовую теплоизоляцию для труб. Утеплению в обязательном порядке подлежат и фитинги.
4. Использовать насос для рециркуляции ГВС. В отличие от помп, предназначенных для перемещения жидкости в системе отопления, диаметр резьбовых соединений рециркуляционных насосов предназначен для соединения с фитингами систем водоснабжения.

Отключение системы

В некоторых случаях возникает необходимость отключить принудительную циркуляцию жидкости. Это может быть связано с сезонными явлениями, отсутствием людей в доме и т.п.

Для прекращения принудительной циркуляции нужно отключить насос и перекрыть запорный кран на обратной стороне трубопровода.

Включение системы осуществляется в обратной последовательности. Существует возможность автоматизировать процесс.

Для этого можно установить насос со встроенным таймером или подключить помпу к отдельно стоящему управляющему устройству.

Таким образом можно включать циркуляцию в нужное время суток на определенный промежуток времени. Рециркуляция ГВС нужна для комфортного использования накопительного водонагревателя и экономного расходования воды.

Важным условием при монтаже является уменьшение теплопотерь путем утепления трубопровода. При необходимости система может быть автоматизирована.
