Самодельные насосы для воды без электричества

Как поднять воду на высоту без электрического насоса

В древние времена и эпоху средневековья перед людьми нередко стояла задача подъема воды на высоту. Она реализовывалась различными способами, которые может вспомнить любой домовладелец, оставленный на земельном участке на долгое время без электричества. В случае большой глубины источника водозабора и острой нужды в воде использование древних способов принесет определенную пользу в расширении кругозора, укреплении здоровья и получении дополнительных инженерно-строительных навыков.

Методы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

Архимедов винт

Изобретение винтового устройства для подачи воды на высоту с целью наполнения оросительных каналов было сделано Архимедом приблизительно в 250 году до нашей эры.

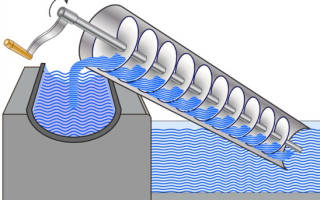

Рис.1 Принцип действия винтового насоса Архимеда

Устройство состоит из полого цилиндра, внутри которого вращается винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее вверх по трубе, в верхней точке труба заканчивается и вода выливается в емкость или оросительный канал.

В древние времена рабочее колесо вращали рабы или животные, в наше время с этим могут быть проблемы и придется дополнительно строить ветряное колесо для приведения винта во вращение или самостоятельно укреплять мускулатуру.

Рис. 6 Автоматическая подача воды аэролифтом с использованием компрессора

Подобное устройство для подачи воды при отсутствии насоса довольно просто сделать своими руками и автоматизировать процесс, если имеется подающий воздух компрессор.

Подъем воды поршневым насосом

Можно сделать устройство для подачи воды на высоту методом всасывания при помощи поршня. Устройство представляет собой трубу с системой обратных клапанов, внутри цилиндрической поверхности которой движется поршень. При возвратном движении вода всасывается в корпус цилиндра, при поступательном перемещении поршня обратные клапаны закрываются и вода выталкивается наружу.

Рис. 8 Поршневая помпа в организации ручного водоснабжения.

Поршневой насос с длинной трубой для подъема воды с больших глубин держать в руках и качать воду — занятие для подготовленных культуристов, его удобнее приспособить для подъема воды из узкой скважины, закрепив на внешней колонке с ручкой.

Для быстрого подъема воды с небольших глубин из узких расщелин можно использовать простейшее промышленное устройство. Для этого берется ручная помпа для воды и на ее входной клапан одевается длинная пластиковая трубка. Самодельный насос опускается в воду длинным концом трубки и она качается при помощи многократных нажатий на кнопку помпы.

Рис. 9 Ручная помпа для подъема воды

Методы подъема воды без электронасоса малоэффективны и требуют серьезных затрат и усилий для изготовления работоспособного и удобного устройства, несопоставимых не только со стоимостью самого дешевого электронасоса, но и дорогих моделей. Их применение оправдано при проживании в районах с полным отсутствием электроэнергии, что можно отнести к экстремальным способам выживания.

Особенности водяных насосов без питания

Никогда не знаешь, где нам пригодятся знания по школьным предметам. Особенно по физике. Об этом устройстве, который построен на знаниях физике, и пойдет речь. Данный насос является исключительно следствием развития как человеческого прогресса, так и нестандартного мышления. Для работы ему не требуется ни электричество, ни топливо, даже не нужно что-то дополнительно делать. Но насос способен давать хорошее давление и поднимать высокие столбы воды, что многие, не разобравшись, называют обманом. А это далеко не так.

Изготовление водяного насоса

На первый взгляд, такой агрегат не вызывает доверия, ведь в нашем понимании насосы несколько больше и вообще другие. Но на самом деле, абсолютно все узлы данного агрегата являются работающими, причем не от какого – то топлива, а от обычных законов физики, что проходят в 8 классе. Дело тут в разнице давления, создаваемого внутри такого насоса. Клапана настроены таким образом, что при определенном давлении один открывается, другой закрывается. Это очень похоже на старый добрый насос ручной типа гармошки, где при давлении на действующий клапан, выходил воздух, а при его отдавании, на свободное место поступала вода.

В основном, такая конструкция изготавливается из труб (пеновинилхлоридовых). Имеет вид прямой трубы с клапанами, ревизиями и заглушками, которые вмонтированы на более широкий участок трубы. Сами трубы сажаются или на клей или спаиваются между собой при помощи специального оборудования.

Самое широкое в этой конструкции – буфер или ресивер, который необходим для выравнивания и накопления давления. По бокам расположены входные выпуски. Но стоит ли смотреть на другую сторону? Нет, они примерно одинаковые. Только с тем условием, что правый клапан является приточкой воды, а левый – выпускным.

Получается, поток воды подается на правый клапан. К слову, можно вместо клапанов использовать и обычные шаровые краны. После этого, вода идет на тройник. Тройник же разделяет потоки: один поток уходит на верх к клапану, при определенном давлении который закрывается, прямой же поток идет на тот клапан, который открывается при достижении необходимого давления. После этого идёт еще один тройник, но уже на ресивер, а после этого – на выход. Так же, желательно использовать манометр, который покажет давление в зависимости от места установки. Обычно ставят один манометр на приточку, но так же можно поставить и на отдающий клапан.

В общем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.

Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

Самодельные вариант без питания вполне можно изготовить своими руками. Если учитывать все наши рекомендации. В таком случае не обойтись без бензина.

Реальная польза

Фактически, это не совсем насос, а скорее усилитель напора. Это связанно с тем, что для его работы нужно определенное давление. Еще такой тип изделий называют «гидрофор», ведь и там и тут есть гидрозатвор, который открывает и закрывает клапан при достижении определенного давления. Ресивер должен всегда находится в вертикальном положении.

По некоторым испытаниям, насос спокойно забирает воду из ручьев и озер, но не с огромной скоростью. Для тех, кому приходится часто ходить на речку за водой, создание такого насоса вполне хорошее и основательное занятие.

Но лучше использовать такой насос не самостоятельно, а в паре с несколькими такими насосами: они не будут мешать друг другу, но количество воды будет гораздо большим.

Плюс можно их объединить на выходе в одну трубу водоподачи, но главное помнить: труба должна быть диаметром в два раза шире при наличии двух таких изделий. Это связано с тем, что может нарушится основной принцип работы такой конструкции и насосы перестанут нормально функционировать.

Принцип работы водяного насоса

Пусть это и кажется чем-то фантастическим и похоже на шутку, дело кроется тут в одном секрете. Второе название такого насоса «гидроударный», а работают они таким образом: вода идет по магистрали и как только давление повысится, клапан выходящий резко закроется, вода же по инерции пойдет дальше, то неминуемо произойдет гидроудар, который создаст большое и избыточное давление, которое будет способно открыть второй клапан. После этого вода попадет в ресивер, который и будет сжимать воздух.

Когда давление упадет, то выходящий клапан автоматически закроется и вода опять пойдет через средний и на верхний, после чего вода побежит на верх.

Виды насосов

Насосы бывают разные, в основном они работают от электричества, но встречаются и варианты работы на другом топливе, например, на дизельном. Насосы делятся на две группы: объемные и динамические. Объемные насосы имеют принцип действия такой, что жидкость попадает в рабочую камеру и вытесняется из неё. Они цикличны и герметичны, а так же обладают свойством самовсасывания. Динамические же насосы не имеют рабочей камеры. Еще различают насосы по реализации: механические, магниторазрядные, стрйные и криогенные. Так же различают насосы по мощности, по назначению. Но помимо этого есть и устройства для специальных работ, такие как насосы для химических жидкостей и фекальные насосы.

Химические насосы нужны для перекачки разных жидкостей, в основном агрессивных, с которыми не справятся обычные насосы. Зачастую, они имеют соответствующее покрытие. Основная области применения – нефтепромышленность и химическая промышленность. Часто можно встретить и на лакокрасочной промышленности.

Фекальные насосы же применяются для работы в загрязненных водах и жидкостях. Они отличаются от остальных тем, что рассчитаны на гораздо большую вязкость, нежели обычные, а так же спокойно справляются с небольшими средними частицами, в том числе и с песком, гравием. Фекальные насосы бывают как погружными, так и полупогружными.

О том, как сделать водяной насос без питания своими руками, смотрите в следующем видео.

Гидроудар или как сделать бесплатный насос, используя энергию воды

В этой статье мы расскажем о том, как создать насос, не требующий топлива или электричества для работы. Статья содержит описание принципа работы устройства, основные элементы конструкции, а также видео с процессом сборки базовой модели таранного насоса. Вы узнаете, как собрать его самостоятельно.

Гидравлика — наука такая же древняя, как и сама вода. Законы гидравлики действуют абсолютно для любой жидкости, и мы рассмотрим, как использовать эти законы в организации насоса или помпы с применением кинетической энергии.

Прототип насоса, основанного на действии гидроудара, был создан во Франции ещё в 17-ом веке изобретателем воздушного шара Монгольфье. Практически одновременно с ним идентичную конструкцию запатентовали изобретатели в Англии, США и Германии. В России он получил звучное народное название «гидротаран».

Конструкция гидротарана

Привычные помпы состоят из нагнетающего устройства (закрытая крыльчатка, поршень, мембрана), активатора (ДВС, электромотор, иной привод), трубопровода и системы клапанов. Схема гидротаранного насоса предельно проста, его уникальность заключается в том, что активатором и поршнем выступает сам агент (вода). Его конструкция примечательна тем, что в ней нет механических подвижных частей (кроме двух примитивных клапанов), не используются ГСМ и участки под постоянным давлением.

Основа насоса — сплошная трубка с тремя отводами, которую можно собрать из обычных фитингов и трубы, имеющихся в любом магазине сантехники.

Первый отвод. К нему подключается питающая труба (фидер), о ней расскажем отдельно.

Второй отвод. Через ниппели и муфты к нему подключается обратный клапан, расширительный бак с мягкими стенками и выходной патрубок. В качестве расширительного бачка вполне пригодна пластиковая бутылка, на заводских моделях устанавливают полноценные баки в металлическом корпусе с резиновой мембраной.

Третий отвод. Здесь должен быть установлен главный элемент — проточный гидроклапан. Это элемент запорной арматуры, который перекрывает поток воды при критическом увеличении давления. Его работа регулируется пружиной. Такие клапаны до 1,5″ можно пробрести в магазине, но при большем диаметре их стоимость может быть довольно велика (20 у. е. и выше). Если стоит задача создать насос для реальных хозяйственных нужд под большой объём воды, лучше изготовить этот клапан самостоятельно.

Сборка насоса с самодельным клапаном — пошаговое видео

Как и почему работает гидротаран

Главная особенность данного насоса — он использует кинетическую энергию воды, которая уже находится в потоке. То есть, для подачи воды на высоту необходим перепад уровней. Он может быть минимальным — 0,5 м, но чем этот показатель больше, тем эффективнее работа насоса. Мы нарочно не приводим гидравлический расчёт — он крайне сложен и сводится лишь к оптимальной пропорции перепада высоты между точкой забора воды, рабочей частью насоса и верхней точкой слива. Поскольку это устройство будет установлено в конкретных условиях, все величины разумно определить по месту.

Вода, попадая в фидер, под действием гравитации стремится к нижней точке, создавая избыточное давление, на которое реагирует гидроклапан. В момент его срабатывания вода блокируется в закрытой системе и происходит явление гидроудара, который проталкивает воду через обратный клапан в расширительный бак. Эластичные стенки бака накапливают избыточное давление от гидроудара, но не в воде (она несжимаема), а в воздухе. Это давление и проталкивает воду по отводному каналу (шлангу, трубе), а обратный клапан не даёт давлению выровняться.

Принцип работы гидротаранного насоса на видео

После сброса давления в расширительный бак гидроклапан снова открывается и цикл возобновляется. Подача воды происходит импульсами. Многие уже догадались, что работа насоса становится возможна за счёт разности плотности сред — несжимаемой воды и воздуха, который легко аккумулирует давление. Вся сила гидроудара переходит в спрессовку газа (воздуха) в расширительном баке, который потом подаёт воду наверх.

Фидер и гидроклапан

Эти два элемента — основные в конструкции, которую планируется создать своими руками. От их размеров и устройства зависит вся работа агрегата.

Фидер

Представляет собой закрытый канал, соединяющий точку водозабора и точку гидроудара. В идеале это длинная ровная труба, расположенная под уклоном. Вода, находящаяся в трубе, и есть тот самый поршень, который создаёт избыточное давление — причину гидроудара. Поэтому чем больше сечение, тем мощнее будет таран. Диаметр трубы фидера должен лежать в разумных пределах — от 50 до 150 мм. Эта величина должна соотноситься с диаметром остальных каналов системы и требуемой высотой подачи.

В заборной части фидера рекомендуем установить раструб для лучшего улавливания воды.

Оптимальные соотношения диаметров гидротаранного насоса

Фидер, мм	Система, мм
50	16
100	32
150	32–50

В последнем случае при длине фидера 10 м и перепаде в 1,5 м вода будет подаваться на высоту в 10 м со скоростью около 1500 л/час.

Гидроклапан

Заводская модель этого устройства может оказаться дорога за счёт материала, прокладок и пружины, выставленной на определённое давление. В нашем случае, когда мы используем бесплатную энергию, которую просто нет смысла экономить или учитывать, достаточно самого факта блокировки потока воды. Для этого вполне подойдёт гидроклапан собственного изготовления.

Насос с самодельным гидроклапаном — видео установки с комментариями

Идеальное место установки такого насоса — пороги реки с их значительными перепадами или ручьи.

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.

ПОИСКОВЫЙ ИНТЕРНЕТ-ПОРТАЛ САДОВОДЧЕСКИХ И ДАЧНЫХ ТОВАРИЩЕСТВ “СНЕЖИНКА”

Меню навигации

Пользовательские ссылки

Информация о пользователе

Водяной насос без электричества .

Сообщений 1 страница 6 из 6

Поделиться12012-01-04 23:02:59

• Автор: snezhinka
• Администратор
•
• Зарегистрирован: 2008-06-30
• Приглашений: 0
• Сообщений: 58684
• Уважение: [+393/-20]
• Позитив: [+457/-283]
• Skype: promoter2005
• Провел на форуме:
  1 год 0 месяцев
• Последний визит:
  2020-03-14 20:27:23

Насос для скважины на солнечной энергии

Насос для скважин работающий на энергии солнца

О чудесах не подозревали в ма­леньком садовом кооперативе под Брянском. У садоводов на уме одно:

добывать из скважин воду. В жару все работоспособное население прико­вано к тяжелым ручкам чугунных насо­сов. Надо качать ведро за ведром, чтобы напоить жаждущие всходы.

Один из кооперативщиков, Петр Ан­тонович Радченко, приспособился ка­чать воду не руками, а. ногами, бла­го мужчина он крупный. Выйдет утром, присоединит к трубе «лягушки» — те, что для накачивания резиновых мат­рацев предназначены, — встанет на них и совершает «шаг на месте». Как наберет запас воды — закончен мо­цион.

Д потом что-то это дело забросил. Весь день на грядках копается, за де­ревьями ухаживает, а воды у него полно. Все баки до краев.

Как-то утром соседка встала порань­ше и ждет Радченко.

— Что это у вас, Петр Антонович, всю ночь булькает! — спросила любо­пытная женщина.

— Кто ж качает-то ее!

— Никто. Она сама по себе.

Радченко улыбается, щурится на раннее солнышко. А женщина обиде­лась.

Вскоре пришел еще один делегат от соседей. Подвел Петр Антонович его к своей установке: черная решетка, бидон из-под молока и две трубы, опущенных в скважину. Чтоб понятней было объяснение, нарисовал на земле такой чертежик (рис. 1).

Суть его вот в чем: в трубках, из ко­торых состоит черная решетка, нахо­дится жидкость, кипящая при низкой температуре, например пропан-бутан. Решетка соединена с резиновой гру­шей, опущенной в бидон. А сам бидон имеет в крышке два клапана: один впускает воздух внутрь, другой выпус­кает его порциями под давлением около одной атмосферы в воздухопроводную трубу.

Теперь запустим «машину». Для этого надо вылить ковшик холодной воды на черную решетку. Сжиженный пропан-бутан в трубках решетки охладится, давление его паров упадет, и резиновая груша сожмется. Бидон тем временем наполнится воздухом.

Пока я это писал, солнце уже успело высушить и нагреть черную решетку. Жидкость начала интенсивно испаряться и раздувать резиновую груш Она, в свою очередь, сжимала находящийся в бидоне воздух. При давлен» около одной атмосферы открылся клапан трубы, и в нее ринулась воздушная пробка. Пройдя по трубе, врезаной в другую, она, как поршень, погнала перед собой воду к душевой приставке. Поднявшийся из скважины «глоток» воды брызнул на черную решетку.

Решетка охладилась. Груша сжалась, и повторился еще один рабочий цикл. За ним второй-третий и так без конца, пока клапаны не износятся или трубы не поржавеют.

«А ночью» — спросите вы. «Что ночью! Летняя ночь теплая, температу­ра же подземных вод постоянно дер­жится около +8 С. Ночью рабочий цикл станет чуть подлинней, так как ре­шетка сохнет медленней. Только и все­го». — «А зимой!» — «И зимой пойдет работа, но с «перевернутым» циклом: подземная вода будет нагревать ре­шетку, а морозный воздух — охлаж­дать». В любое время может работать чудо-машина потому, что принцип ее действия — разность температур под­земной воды и окружающего воздуха. Конечно, теоретически существует единственный случай — тепловое рав­новесие, — когда Петру Антонови­чу придется снова побегать с ведра­ми, но момент этот очень кратковременен.

Природа не знает застоя. Она вся движение. Тепло — самый «текучий» вид энергии. Воздух — самая подвиж­ная субстанция. И поэтому с завидным постоянством сохраняется разница тем­ператур между атмосферным воздухом и подземной водой.

На взгляд теплотехника, новое устройство представляет собой про­стейший случай тепловой машины. Именно тот, с которого Сади Карно на­чал свои знаменитые теоретические ис­следования: машина, чтобы произво­дить работу, должна иметь по меньшей мере два тепловых источника: нагре­ватель — с высокой температурой и холодильник — с низкой. В обычных устройствах они разделены, и можно точно сказать, где что находится. А где холодильник и нагреватель в устройстве Радченко!

В этом и кроется остроумие нового предложения: в одной детали, чер­ной решетке, сосредоточено и то и другое. Под холодным душем она холо­дильник; под солнечными лучами — нагреватель.

Насос непосредственно «подключен» к природе. Использует ее силы напря­мую. Он родной брат ветряной мель­нице, водяному колесу, парусу.

Сконструировать такой «вечный дви­гатель» может каждый. Если вы полу­чаете воду из скважины, значит, обсад­ные трубы у вас уже есть. Бидон из-под молока не дефицит. Грушу легко склеить из автомобильной камеры. Пропан-бутан продается в хорошо из­вестных красных баллончиках для га­зовых плит. Только решетку из трубок придется сделать самим. Размеры произвольные. Радченко, например, на­шел на свалке старую трубчатую ре­шетку — и готово, и приспособил ее для своих нужд. На все устройство он потратил. шесть рублей.

Трудность есть. Одна, но серьезная. Необходимо тщательно подобрать диаметры воздухопроводной и обсад­ной труб, да так, чтобы пузырек возду­ха выталкивал воду, как поршень. Ина­че получится эрлифт, в котором воздух перемешивается с водой, и вверх под­нимается своеобразная «газировка». Коэффициент же полезного действия эрлифта, как известно, низок.

Радченко, подбирая диаметры труб, добился эффекта поршня. Его насос за один «вдох» поднимает 2 л воды. Составленный из десяти труб — соот­ветственно 20 л. Придется и вам поэкспериментировать. Водокачка, которой не нужно горю­чего, пригодится не только садоводам. Вода необходима и полям, особенно в засушливых районах, требующих искус­ственного орошения. Много ее идет и на животноводство. Не говоря уж о нуждах населения.

Чтобы добыть такое количество во­ды, нужна мощная техника и немалые затраты энергии.

Посильную помощь в решении этой проблемы может внести поливальник Радченко.

Не откажутся от дешевой несложной установки геологи и работники метеостанций, жители таежных по­селков, степей, пустынь.

Новинку уже применили на Брянском отделении Московской железной доро­ги. Чудо-насос добывает из трехметро­вой скважины 72 л воды в сутки, не требуя никакой дополнительной энергии.

На Кременчугском заводе дорожных машин приступили к серийному выпус­ку нового водоподъемника.

Кроме своего прямого назначения — качать воду, необычный агрегат мож­но еще использовать для. внесения удобрения. Достаточно для этого при­соединить к воздушной трубе баллон со сжатым аммиаком. Газ, выталкивая воду, одновременно будет растворять­ся в ней, и на поля хлынет уже амми­ачная вода — лучшее минеральное удобрение, да еще в жидкой, наибо­лее удобной для растений форме.

Теперь попробуйте присоединить к трубе баллон с углекислотой. Регули­руя краном давление в воздухопро­водной трубе так, чтобы пузырьки га­за выталкивали воду из обсадной тру­бы достаточно мелкими и частыми пор­циями, вы получите отличный замени­тель сатураторной установки. Напиться холодной вкусной «газировки» в жаркий день в полевую страду, согласитесь, от­менное удовольствие.

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
2. электрический кабель или удлинитель;
3. водяная помпа или маслонасос;
4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
5. резиновые шланги или трубы.
6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

• тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
• комбайны НИВА, Сибиряк, Кедр, Енисей;
• грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
• автосамосвалы КамАЗ, БелАЗ, МАЗ;
• экскаваторы;
• автогрейдеры;
• погрузчики;
• сельскохозяйственные машины;
• автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

• Рабочий объём — 32 см куб.
• Давление номинальное на выходе — 16 МПа.
• Давление максимальное на выходе — 21 МПа.
• Частота вращения номинальная — 2400 об. в мин.
• Частота вращения максимальная — 3600 об. в мин.
• Частота вращения минимальная — 960 об. в мин.
• Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

1. Опустить насос как можно ближе к воде.
2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.
